低壓連續氣力輸送泵

一、概述

　　HKB 型低壓氣力連續送泵（以下簡稱連續泵），是我公司獨立生產的新一代低壓連續氣力輸送設備 ，該連續泵已廣泛應用于粉狀物料輸送，火電廠電（布）除塵器灰斗下的收集灰，玻璃生產線石油焦的輸送及工業窯爐的噴煤系統，另外在冶金、化工、建材、碼頭等行業的粉狀物料輸送、轉運工藝中也有大量使用。 該連續泵具有結構簡單、運行可靠、系統造價和運行費低、自動化程度高等特點。近二十年來已在全國火電廠除灰系統，其它粉體輸送等工藝中應用了上萬臺。　　

二、原理及結構特點

　　HKB 型連續泵是利用氣力壓差原理與噴射流技術、流態化技術相結合，充分吸收現代氣力輸送兩相流的理論，經多年運行實踐總結，針對中短距離（0-400米）粉體氣力輸送工藝系統中，大量要求連續輸送的方式而開發的專用設備。該設備核心技術是環式噴嘴射流器，該射流器真空度高且效率特高，損失小，達國際領先水平，從而成功使低壓連續輸送達到并超過設計要求，這是該設備有別于其它輸送泵的最關鍵一點。它與其它一些行業的氣力輸送設備（如倉式泵）相比，具有如下特點：

　　1 、結構簡單，運行可靠

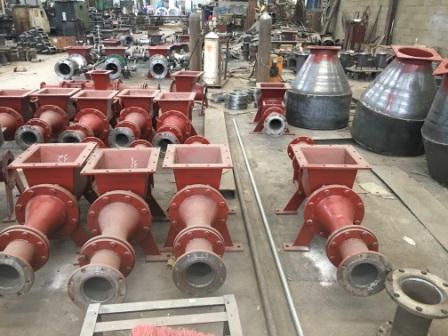

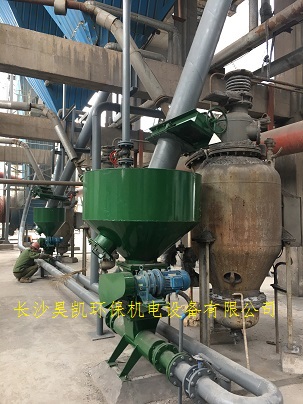

　　HKB型連續泵由電動鎖氣器和噴射器兩部分組成。電動鎖氣器完成均衡給料，并具有鎖氣功能，它將物料由常壓壓入低正壓系統中；噴射器利用獨特設計的噴嘴，將物料及輸送氣體均勻混合，并將物料送入到輸送管內，利用氣力壓差使物料沿管道送到受料目的地。整體結構簡單，只有給料器為轉動部件，因而運行極為可靠。 且輸送產量可根據需求現場調整。

　　2 、輸送穩定

　　由于采用連續輸送粉體，連續送泵上的鎖氣器是均勻給料，其濃度低并且是恒定的，由此顯示輸送更平穩，本身基本上不存在堵管理象。

　　3 、操作簡單

　　由于該設備運轉部件僅有鎖氣器，配套部件只有進氣閥，則本體控制只需“啟動”和“停機”操作，不需要人工值守，只需巡視。由于連續輸送泵工藝系統簡單，所配置的控制系統邏輯關系也隨之簡單。根據系統配置，即使采用 PLC 控制系統癱瘓，也不影響系統的正常運行，操作維護依然簡單可靠。

　　4 、磨損小、使用壽命長

　　由于采用連續輸送，管內流速較低且恒定，因而磨損小，整個系統設備及管道使用壽命長。

　　5 、布置方便靈活

　　連續輸送泵可以根據系統具體情況，布置成單泵單管或多泵共管、多泵串管、多泵共氣源等型式。管道可以水平、垂直、斜上布置，滿足工程千變?nèi)f化的布置要求。

　　6 、全密封、無污染輸送

　　由于采用低正壓、全密封輸送，外界物質不能進入管內，因此不會引起所需物料性質的任何改變。

　　7 、對氣源的品質要求不高

　　由于采用了連續輸送的形式，加之輸送動力氣源一般采用羅茨風機，因此動力氣源一般不需設立凈化系統，只對氣量和壓力有一定的要求，可使用獨立氣源或工程中常用的壓氣站氣源（集中氣源）。

　　8 、系統可靠性高

　　由低壓連續泵組成的低壓氣力連續輸送系統，具有其它任何氣力輸送設備組成的輸送系統無法達到的可靠性。這是由于：

　　● 低壓連續輸送系統一般采用羅茨風機（也可視情況采用高壓離心風機或空壓機），羅茨風機的高可靠性決定了系統的可靠性。

　　● 由連續泵組成氣力輸送系統，一般設備數量和種類都較少，使得整個系統簡潔可靠。

　　● 連續輸送壓力平穩，無任何沖擊荷載。

　　● 設備本體簡單，無常規氣力輸送工藝中閥門的頻繁動作，設備故障率大大降低。

　　9 、經濟合理，造價低，系統運行費低

　　由低壓連續泵組成的低壓連續氣力輸送系統，由于具有上述特點，因而同時具有造價低、運行指標優越的特點。所以，本系統的優越性：不僅在工程上馬時體現其投資省，更在于以后的運行使用過程中將不斷體現出較低的運行維護費用！
